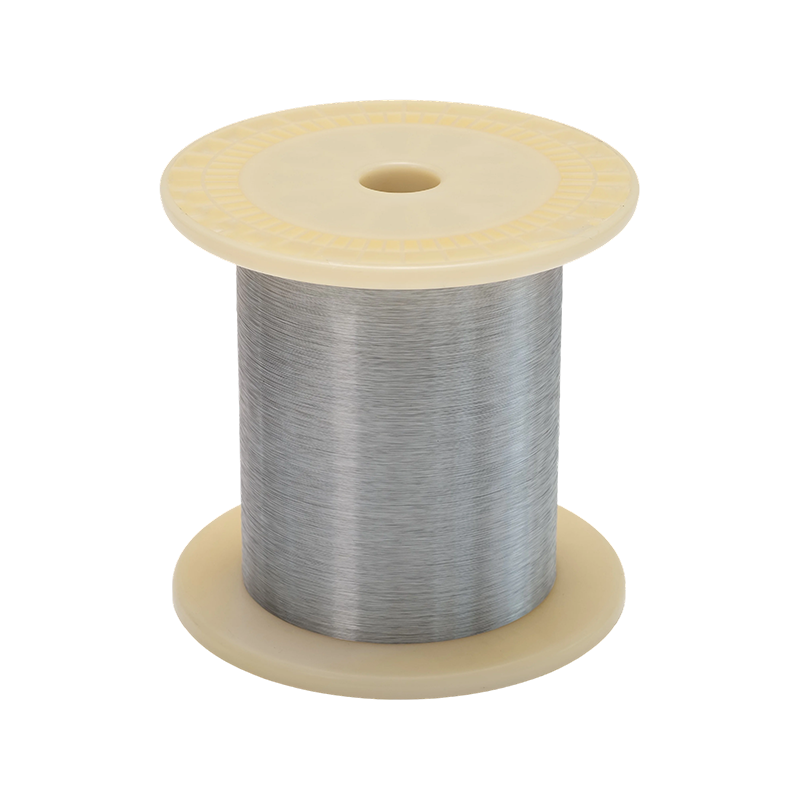

Cos'è Filo in lega di alluminio e in cosa differisce dal filo di alluminio puro?
Il filo in lega di alluminio è un materiale conduttore prodotto aggiungendo quantità controllate di elementi leganti (più comunemente magnesio, silicio, ferro, rame o metalli delle terre rare) a una matrice di alluminio di base. Il risultato è un filo che mantiene la bassa densità intrinseca dell'alluminio e la resistenza alla corrosione, offrendo allo stesso tempo resistenza alla trazione, stabilità di conduttività e prestazioni alla fatica sostanzialmente migliorate.
Il filo di alluminio puro (serie 1xxx, 99% Al) ha una resistenza alla trazione finale di circa 60–80MPa , rendendolo inadatto per applicazioni portanti o ad alte vibrazioni. I tipi comuni di fili in lega di alluminio utilizzati nei servizi elettrici e strutturali includono:
- 1350-H19 — Al di grado elettrico, quasi puro, utilizzato nei conduttori di energia aerei (ACSR, AAAC)
- 6101/6201 — Lega Al-Mg-Si, bonificabile, resistenza alla trazione 295–330 MPa, ampiamente utilizzata nei conduttori AAAC e ACAR
- 5056/5154 — Lega Al-Mg, eccellente resistenza alla corrosione, comune nei cablaggi marini e automobilistici
- Serie 8000 (8030, 8176) — Lega Al-Fe-Cu, approvata dal NEC per la costruzione di cavi come sostituto del rame
La distinzione chiave risiede nella microstruttura: gli elementi di lega introducono fasi di indurimento per precipitazione o un rafforzamento della soluzione solida che manca all’alluminio puro, consentendo agli ingegneri di regolare forza, resistenza allo scorrimento e conduttività elettrica per requisiti di progettazione specifici.
Proprietà meccaniche ed elettriche: cosa devono sapere gli acquirenti
La scelta del giusto tipo di filo in lega di alluminio richiede il bilanciamento di due proprietà che spesso sono in contrasto tra loro: conduttività elettrica (misurata come percentuale di IACS – International Annealed Copper Standard) e resistenza alla trazione. La tabella seguente mette a confronto i gradi più rilevanti dal punto di vista commerciale:
| Lega/grado | Conduttività (% IACS) | Resistenza alla trazione (MPa) | Applicazione primaria |
|---|---|---|---|
| 1350-H19 | 61.0 | 159–186 | Conduttori di trasmissione aerei |
| 6201-T81 | 52.5 | 295–330 | AAAC, linee elettriche a lunga portata |
| 8030-H24 | 61.0 | 103–138 | Cavo da costruzione (conforme a NEC 310) |
| 5056-O | 27.0 | 290–345 | Cablaggi marini, cablaggi automobilistici |
Oltre alla conduttività e alla resistenza, tre proprietà aggiuntive determinano le prestazioni di servizio a lungo termine:
- Resistenza allo scorrimento — Sotto carico di trazione prolungato, il filo di alluminio può allungarsi nel tempo (strisciamento), causando un cedimento del conduttore nelle linee aeree. Le leghe con aggiunte di Fe e Si (8030, 6201) mostrano tassi di scorrimento significativamente più bassi rispetto all'alluminio puro.
- Resistenza alla fatica — La fessurazione per fatica indotta dalle vibrazioni è una delle principali modalità di guasto nei conduttori aerei. 6201 e le leghe drogate con terre rare mostrano limiti di resistenza alla fatica 30–50% in più superiore a 1350-H19 a diametri equivalenti.
- Resistenza alla corrosione — Il film di allumina naturale (Al₂O₃) presente su tutte le leghe di alluminio garantisce una buona protezione dagli agenti atmosferici. Le leghe contenenti Mg (serie 5xxx) offrono le migliori prestazioni in ambienti costieri e in nebbia salina.
Principali applicazioni in tutti i settori
Il filo in lega di alluminio viene utilizzato in una gamma di mercati finali più ampia di quanto previsto dalla maggior parte degli acquirenti. Ciascuna applicazione pone una serie distinta di requisiti sulle proprietà del filo.
Trasmissione e distribuzione di potenza
Il più grande mercato unico per i fili in lega di alluminio è quello dei conduttori di energia aerei. I conduttori interamente in lega di alluminio (AAAC) utilizzano esclusivamente filo intrecciato 6201, offrendo un rapporto resistenza/peso superiore rispetto all'ACSR (alluminio rinforzato con acciaio) su campate fino a 500 m. Gli aggiornamenti delle infrastrutture di trasmissione globali, in particolare in Asia e nel Medio Oriente, stanno stimolando la domanda di fili 6201 ad alta resistenza con diametri compresi tra 2,0 mm e 4,5 mm.
Cablaggio per edilizia e costruzioni
Dopo decenni di preoccupazioni relative ai guasti di connessione con i vecchi cablaggi in alluminio puro, è stato sviluppato il filo in lega della serie 8000 (8030, 8176) per eliminare questi problemi. Articolo NEC 310 e UL 83 ora elencano esplicitamente la lega della serie 8000 come materiale conduttore approvato per circuiti derivati in edifici residenziali e commerciali. La sua conduttività è pari a quella dell'alluminio di grado 1350, mentre la sua duttilità migliorata e la resistenza allo scorrimento sui terminali lo rendono un sostituto conveniente del rame, che costa all'incirca 3–4 volte in più per chilogrammo .
Cablaggi automobilistici ed elettrici
La riduzione del peso è una priorità assoluta per gli OEM automobilistici. La sostituzione del rame con fili in lega di alluminio nei cablaggi della carrozzeria e nelle interconnessioni delle batterie può ridurre il peso del cablaggio 40–48% . La sfida è ottenere un'adeguata flessibilità con spessori piccoli (0,35–0,5 mm²), motivo per cui vengono utilizzate microleghe Al-Fe-Cu e Al-Mg-Si con processi di trafilatura e ricottura specializzati anziché qualità standard. Tesla, Toyota e diversi OEM europei hanno spostato i cavi delle batterie ad alta corrente su cavi in lega di alluminio nelle loro gamme di veicoli elettrici.
Saldatura e produzione additiva
I fili per saldatura in lega di alluminio ER4043 e ER5356 sono i due materiali d'apporto più utilizzati per la saldatura MIG/TIG di strutture in alluminio. ER4043 (Al-Si) produce una minore sensibilità alle cricche e un profilo del tallone più liscio; ER5356 (Al-Mg) offre una maggiore resistenza alla trazione nella zona di saldatura ( ~260MPa rispetto a ~190 MPa per ER4043) ed è la scelta preferita per saldature marine e strutturali. Le stesse famiglie di leghe vengono ora utilizzate come materia prima nella produzione additiva wire-arc (WAAM) per componenti aerospaziali e di utensili di grandi dimensioni.
Processo di produzione: dalla barra al filo finale
Comprendere come viene prodotto il filo in lega di alluminio aiuta gli acquirenti a valutare le dichiarazioni di qualità e a specificare i parametri corretti del prodotto.
- Lega e fusione — I lingotti di alluminio vengono fusi in forni a induzione o a gas. Gli elementi leganti vengono aggiunti in rapporti precisi, degassati con flusso di azoto o argon per rimuovere la porosità dell'idrogeno e fusi in barre tramite colata continua (processo Properzi o Conform) a diametri di 9–20 mm.
- Laminazione a caldo — La vergella fusa viene immediatamente laminata a caldo a 400–500 °C attraverso una serie di passaggi di laminazione per affinare la struttura del grano e raggiungere il diametro target della verga (tipicamente 9,5 mm per la materia prima per trafilatura).
- Trafilatura — L'asta viene trafilata attraverso filiere in carburo di tungsteno o diamante in più passaggi, riducendo progressivamente il diametro. Se necessario, viene applicata una ricottura intermedia a 300–380 ° C per ripristinare la duttilità tra le fasi di trafilatura.
- Trattamento termico (tempera) — Per le leghe trattabili termicamente (6xxx, 2xxx), il trattamento termico di solubilizzazione seguito da invecchiamento artificiale (T6, T81) sviluppa la microstruttura indurita per precipitazione che conferisce al filo le sue proprietà meccaniche finali.
- Trattamento superficiale e bobinatura — Il filo può ricevere un rivestimento di olio leggero per la protezione dalla corrosione o una placcatura in stagno/zinco per la compatibilità del connettore, quindi avvolto su bobine o bobine al peso specificato dal cliente.
I principali punti di controllo della qualità includono la composizione chimica (spettrometria OES), test di trazione secondo ASTM B557, misurazione della resistività secondo ASTM B193 e ispezione della superficie per segni di stampi o giunzioni che creano siti di inizio della fatica.
Come procurarsi il filo in lega di alluminio: standard, specifiche e valutazione del fornitore
I team di procurement che acquistano fili in lega di alluminio per la prima volta – o cambiano fornitore – dovrebbero fare riferimento ai seguenti standard per ancorare le proprie specifiche tecniche:
- ASTM B396/B397 — Conduttore in lega 6201-T81 a trefolo concentrico
- ASTM B800/B801 — Filo in lega della serie 8000 per applicazioni edili
- CEI 62004 — Filo in lega di alluminio termoresistente per conduttori aerei
- AWS A5.10 — Elettrodi e bacchette per saldatura nudi di alluminio e leghe di alluminio
- GB/T23308 — Standard nazionale cinese per i fili in lega di alluminio utilizzati nei conduttori aerei (rilevante per l'approvvigionamento nella catena di approvvigionamento dell'Asia-Pacifico)
Quando si valutano i fornitori, richiedere certificati di prova del mulino (MTC) che includono numero di calore/lotto, composizione chimica, risultati dei test di trazione e allungamento e dati di resistività. I produttori rispettabili faranno riferimento all'accreditamento di laboratori di terze parti (ISO/IEC 17025) per i loro test interni. Per applicazioni critiche o con volumi elevati, valuta la possibilità di richiedere un test di accettazione in fabbrica (FAT) assistito o un'ispezione di terze parti presso lo stabilimento prima della spedizione.
I tempi di consegna per i gradi standard (1350, 8030, 6201) variano generalmente da 4–8 settimane franco fabbrica per ordini superiori a 5 MT. Composizioni di leghe personalizzate, diametri non standard o stati speciali possono richiedere 10-16 settimane e quantità minime di ordine di 2-5 tonnellate per dimensione.
